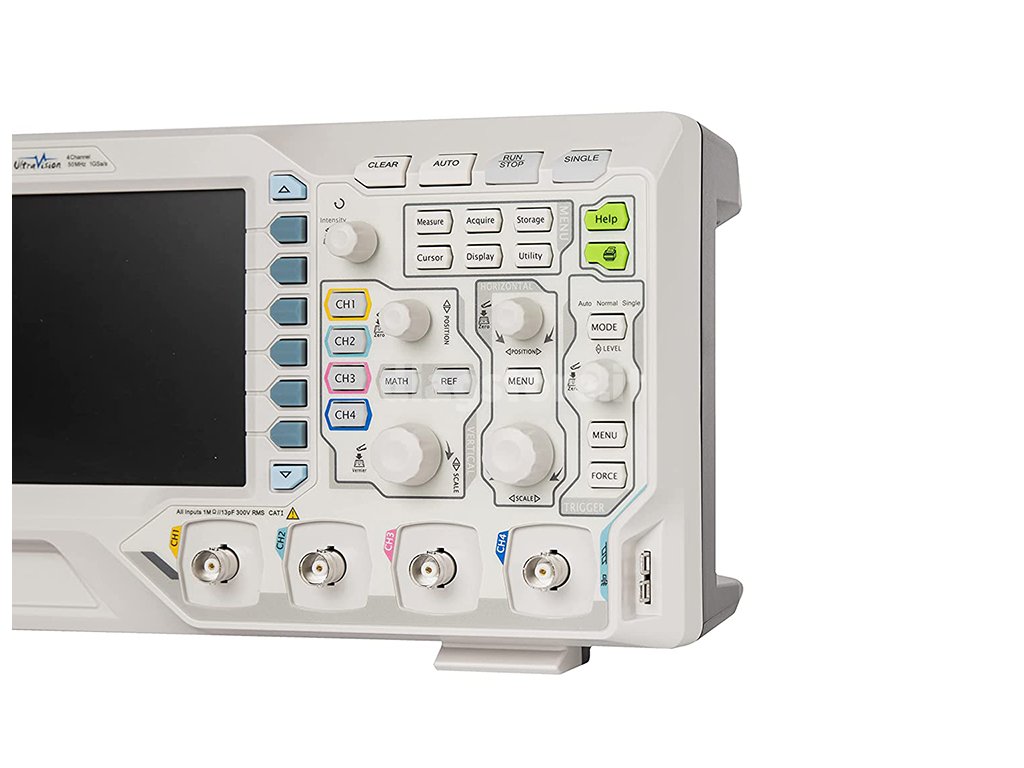

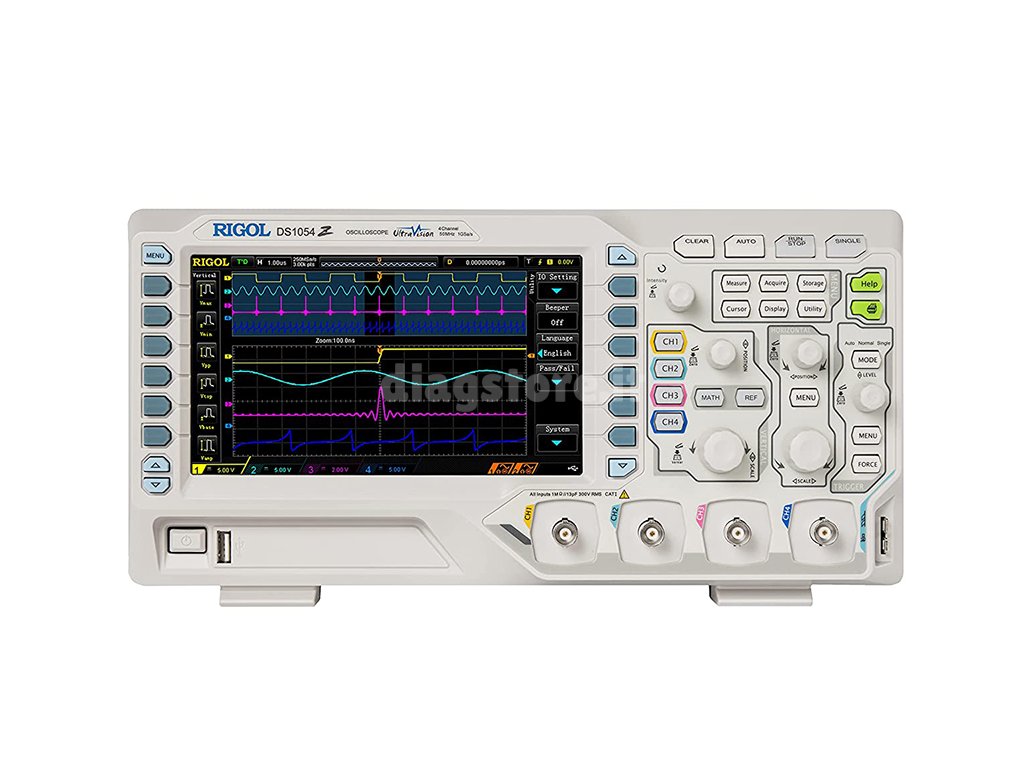

Rigol DS1054Z Oscilloscopio a 4 canali
Codice: 1218Descrizione dettagliata del prodotto
Rigol DS1054Z è un oscilloscopio a 4 canali con una frequenza di campionamento di 1GS/s e una memoria di 12 milioni di punti. Con una frequenza di aggiornamento di 30000 wfm/s, è possibile analizzare rapidamente il segnale e individuare eventuali problemi presenti nel segnale. Il throughput del modello viene diviso per il numero di canali attivi, 250 MS/s (4 canali attivi), 500 MS/s (2 canali attivi), 1GS/s (1 canale attivo). La memoria di questo dispositivo è di 24 Mpt suddivisi tra quattro canali. Il dispositivo è dotato di interfaccia USB per il trasferimento dei dati al PC o alla scheda di memoria.
Tecnologia Ultra Vision
Ultra Vision visualizza una gamma di segnali sovrapposti in base all'intensità e offre una profondità di memoria fino a 24 Mpt per una rappresentazione dettagliata dei segnali.
Specifiche tecniche
| Memoria | 24 Mpt (diviso per il numero di canali). |
| Frequenza di campionamento | 250 MS/s (4 canali attivi), 500 MS/s (2 canali attivi) 1 GS/s (1 canale attivo) |
| Visualizzazione | 7" TFT, 800x480 pixel, 160.000 colori |
| Impedenza di ingresso | 1 MΩ |
| Numero di canali | 4 |
| Scala orizzontale (ingresso) | 5 ns/div - 50s/div |
| Sensibilità verticale (ingresso) | 1 mV/div - 10 V/div |
| Convertitore A/D | Risoluzione 8 bit |
| Tensione massima | CAT I 300 Vrms, CAT II 100 Vrms, sovratensione transitoria 100Vpk |
| Tempo di rampa | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Supporto sonda | 0,1x - 1000x |
| Valore di rumore misurato | 1 mVpp (a 100ms, 1mV/div, lunghezza di registrazione: 3Mpts) |
| Connessione | USB 2.0 tipo A, USB 2.0 tipo B, LAN |
| Peso (senza scatola) | 3,2 kg |
| Dimensioni | 313 x 161 x 122 mm |
Contenuto della confezione
- Oscilloscopio Siglent Rigol DS1054Z
- 4 sonde passive 1x/10x (150 MHz, tipo RP2200)
- cavo USB
- cavo di alimentazione
- manuale
Parametri aggiuntivi
| Categoria: | Oscilloscopi |
|---|---|
| EAN: | 4016139006819 |
