OBDStar Ecu Master

Descrizione dettagliata del prodotto

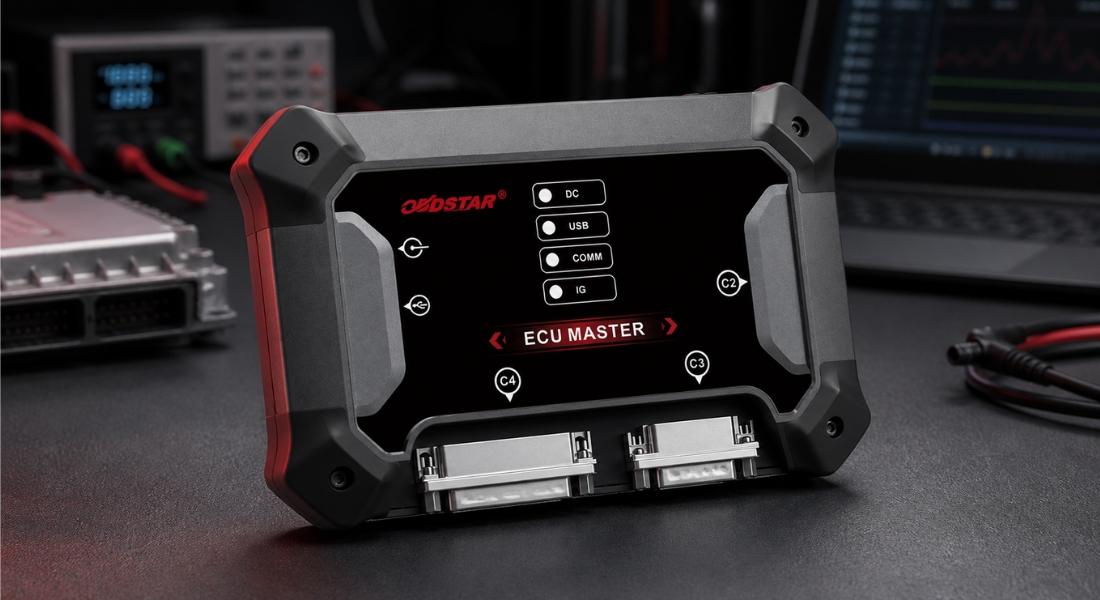

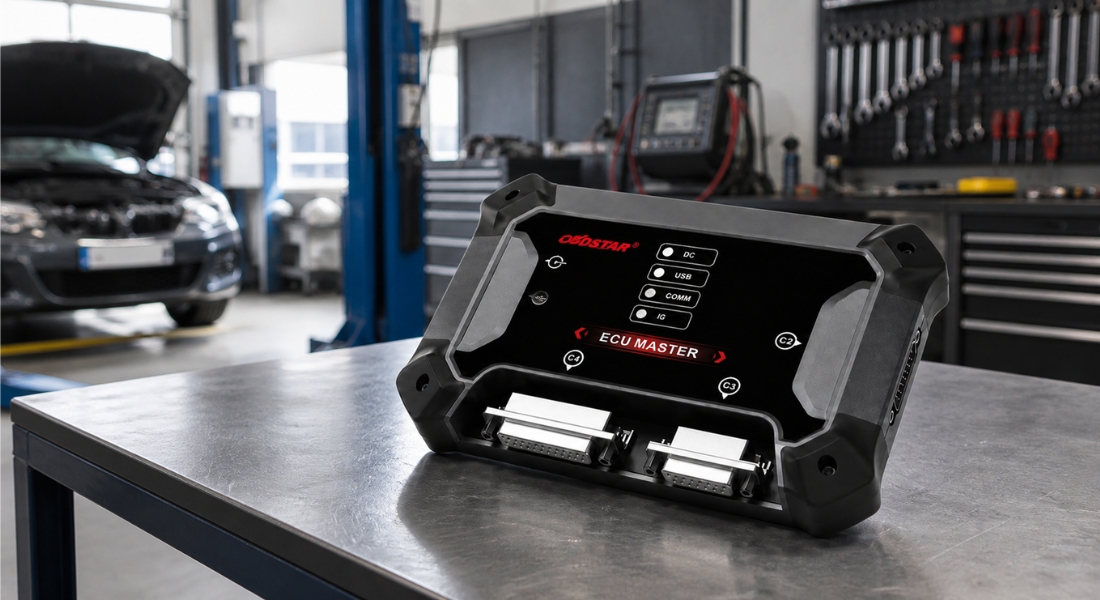

OBDSTAR ECU MASTER è un programmatore professionale progettato per lavorare con le centraline delle autovetture e dei veicoli elettrici. A seconda della variante selezionata, consente la lettura, la scrittura, il backup e la clonazione dei dati delle centraline oppure il ripristino dei moduli SRS e degli airbag supportati in seguito a un incidente. Il dispositivo supporta i principali metodi di comunicazione utilizzati nella programmazione delle centraline automobilistiche, inclusi i modi OBD, BENCH, BOOT, JTAG e BDM. Il software è destinato a computer con sistema operativo Windows 10 o versioni successive. Il software ECU MASTER include avvisi in caso di procedura errata, che aiutano a ridurre il rischio di errori durante il collegamento e la programmazione dell’unità. Per le centraline e i moduli airbag supportati sono disponibili cavi specializzati opzionali che consentono il collegamento diretto senza dover collegare manualmente i singoli pin. Il dispositivo si collega al computer tramite cavo USB. Le singole operazioni vengono quindi eseguite tramite il programma intuitivo OBDSTAR ECU MASTER.

Le funzioni specifiche del dispositivo corrispondono alla variante selezionata al momento dell’ordine. Le unità supportate possono variare a seconda della marca, del modello, dell’anno di produzione, della denominazione dell’unità e della versione attuale del software.

Varianti disponibili

OBDSTAR ECU MASTER è disponibile in due diverse varianti software. Prima di effettuare l’ordine, selezionare la versione che corrisponde all’utilizzo desiderato:

• Variante A – Passenger Car ECU: programmazione e clonazione delle centraline di autovetture e veicoli elettrici
• Versione D – Crash Reset: ripristino delle unità SRS e degli airbag supportati dopo un incidente

Ogni versione include un pacchetto software diverso. Le funzioni disponibili del dispositivo corrispondono quindi alla versione selezionata al momento dell’ordine.

Versione A

La variante A – Passenger Car ECU è destinata alla programmazione delle centraline delle autovetture e di alcuni veicoli elettrici. Supporta la gestione delle centraline motore (ECM), del cambio (TCM) e della carrozzeria (BCM) e, nei veicoli elettrici compatibili, anche delle centraline batteria (BMS) e di controllo (VCU).

Funzioni principali della variante A

• lettura e scrittura dei dati delle centraline
• clonazione di ECU, TCM e BCM
• lettura e scrittura delle memorie Flash ed EEPROM
• backup e trasferimento dei dati tra la centralina originale e quella sostitutiva
• correzione automatica del CheckSum
• lettura e scrittura del VIN
• Virgin Reset delle unità supportate
• personalizzazione e trasferimento dei dati
• conversione e decodifica dei dati dell’immobilizzatore
• IMMO OFF / ON
• Lettura e scrittura delle mappe delle centraline
• Sblocco e blocco delle centraline supportate
• Calibrazione di parametri selezionati
• Calibrazione del contachilometri e del tempo di funzionamento nei sistemi supportati

Centraline supportate per autovetture

La variante A supporta la lettura e la scrittura di migliaia di unità utilizzate nelle autovetture. A seconda del tipo specifico di ECU, sono disponibili funzioni quali clonazione, gestione del VIN, Virgin Reset, trasferimento dati, correzione del checksum, elaborazione dei dati dell’immobilizzatore o calibrazione di parametri selezionati.

Tra le applicazioni supportate figurano, ad esempio, alcune centraline del cambio Mercedes-Benz FBS3 e FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai e Kia, centraline motore Ford MG1/MD1, sistemi del gruppo Volkswagen e centraline dei produttori Bosch, Continental, Delphi, Denso, Siemens o Magneti Marelli.

Supporto per veicoli elettrici

La variante A comprende anche alcune unità BMS e VCU utilizzate nei veicoli elettrici. A seconda del sistema specifico, il dispositivo può supportare la lettura e la scrittura dei dati, la clonazione o il trasferimento dei dati tra l’unità originale e quella sostitutiva.

Tra le applicazioni supportate figurano alcuni sistemi utilizzati, ad esempio, nei veicoli dei marchi Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC e BYD.

Versione D

La versione D – Crash Reset è destinata agli specialisti che si occupano della riparazione delle unità SRS e degli airbag. Per i moduli supportati, consente di leggere i dati necessari, cancellare i registri di incidente memorizzati e ripristinare l’unità dopo l’attivazione del sistema di ritenuta.

Funzioni principali della variante D

• lettura dei dati delle unità SRS e degli airbag
• reset dei dati di incidente dopo un sinistro
• scrittura dei dati corretti nell’unità supportata
• ripristino di moduli airbag selezionati
• funzionamento tramite le modalità supportate BENCH, BOOT, JTAG o BDM
• procedure automatiche per le unità supportate
• informazioni necessarie per il corretto collegamento dell’unità
• avvisi in caso di procedura errata

La disponibilità della funzione Crash Reset dipende dal produttore specifico, dalla denominazione dell’unità airbag, dal processore utilizzato e dalla versione attuale del software. Prima di iniziare la riparazione, si consiglia di verificare il modulo in questione nell’elenco aggiornato delle unità supportate.

Modalità di connessione supportate

• OBD – comunicazione e programmazione tramite la presa diagnostica del veicolo
• BENCH – lavoro con l’unità smontata senza necessità di aprirla
• BOOT – lettura e scrittura diretta dell’unità in modalità di servizio
• JTAG / BDM – lavoro con processori e memorie selezionati tramite connessione diretta

Protocolli di comunicazione supportati

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• altri protocolli a seconda del tipo di centralina

Aggiornamento del software

Registrando e attivando il dispositivo, riceverete aggiornamenti gratuiti per 1 anno. Al termine di questo periodo, non è obbligatorio rinnovare l’abbonamento. Secondo il produttore, le funzionalità software già scaricate rimangono utilizzabili; tuttavia, senza il rinnovo dell’abbonamento non è possibile scaricare nuovi aggiornamenti ed estensioni di copertura.

Specifiche tecniche

• Sistema operativo: Windows 10 e versioni successive
• Temperatura di funzionamento: da -10 °C a 55 °C
• Temperatura di stoccaggio: da -20 °C a 70 °C
• Dimensioni: 176 × 115 × 31 mm

Contenuto della confezione

• OBDStar Ecu Master
• licenza software
• alimentatore
• cavo principale
• cavo USB
• cavo BENCH
• set di cavi di collegamento Jumper Wire
• cavo di prolunga 3-in-1 Jumper
• scheda multifunzionale per la lettura e la scrittura dei dati C4-01
• adattatore C4-10
• cavo W004
• cavo W005
• cavo W006
• manuale d'uso
