Launch S2-2 Sensor Box

Product detailed description

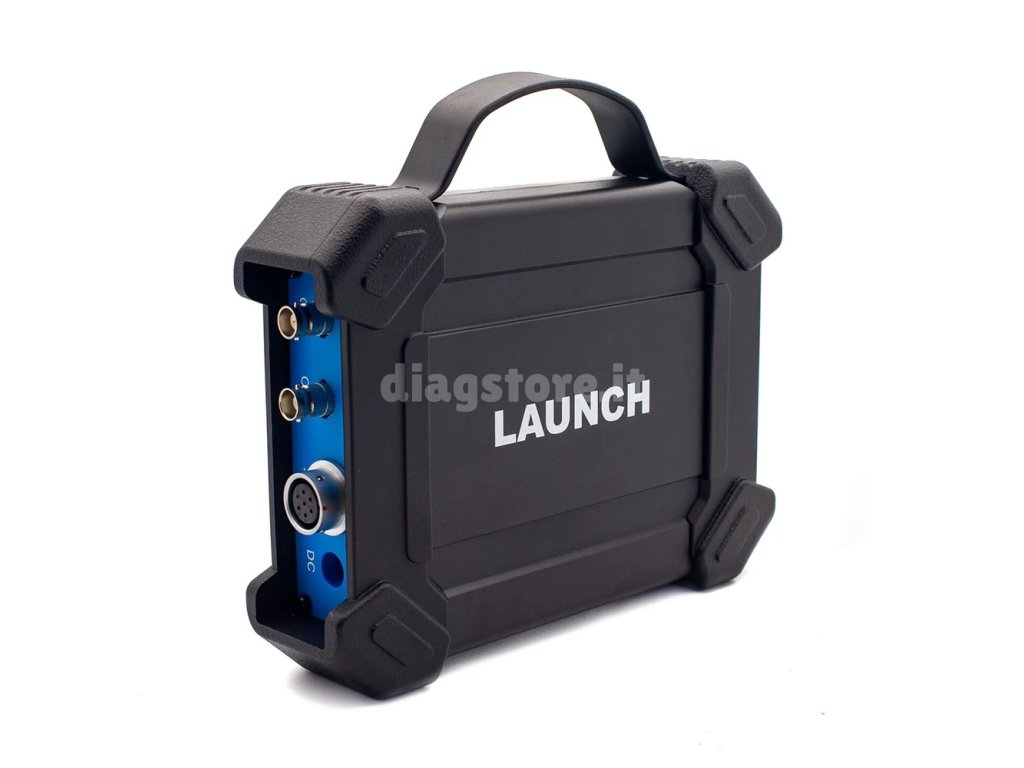

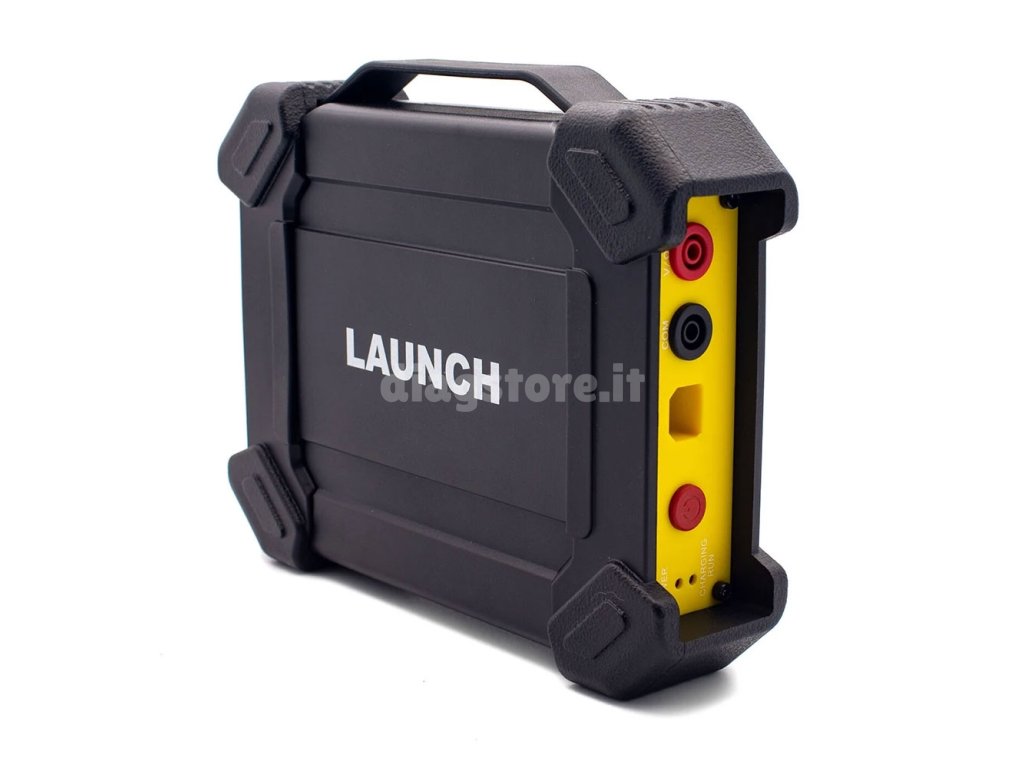

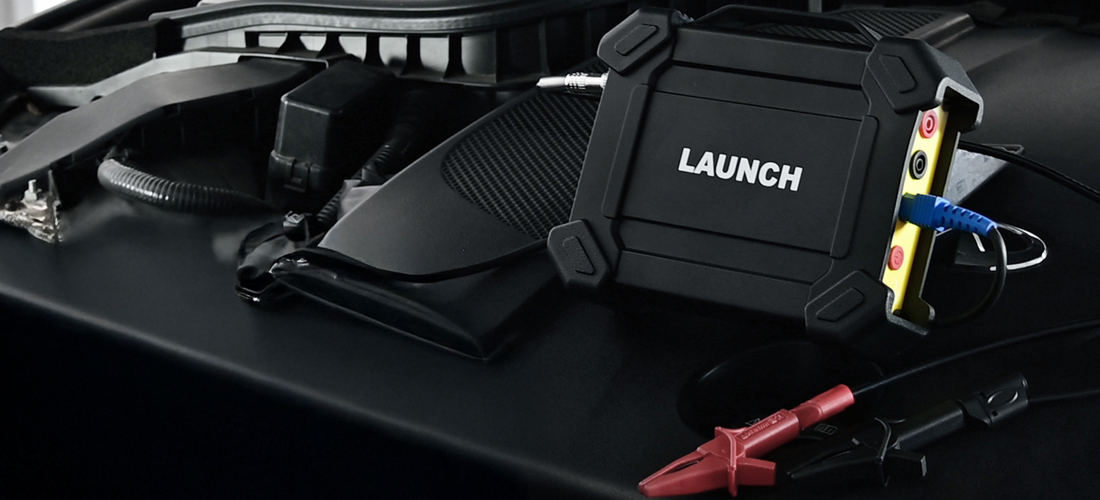

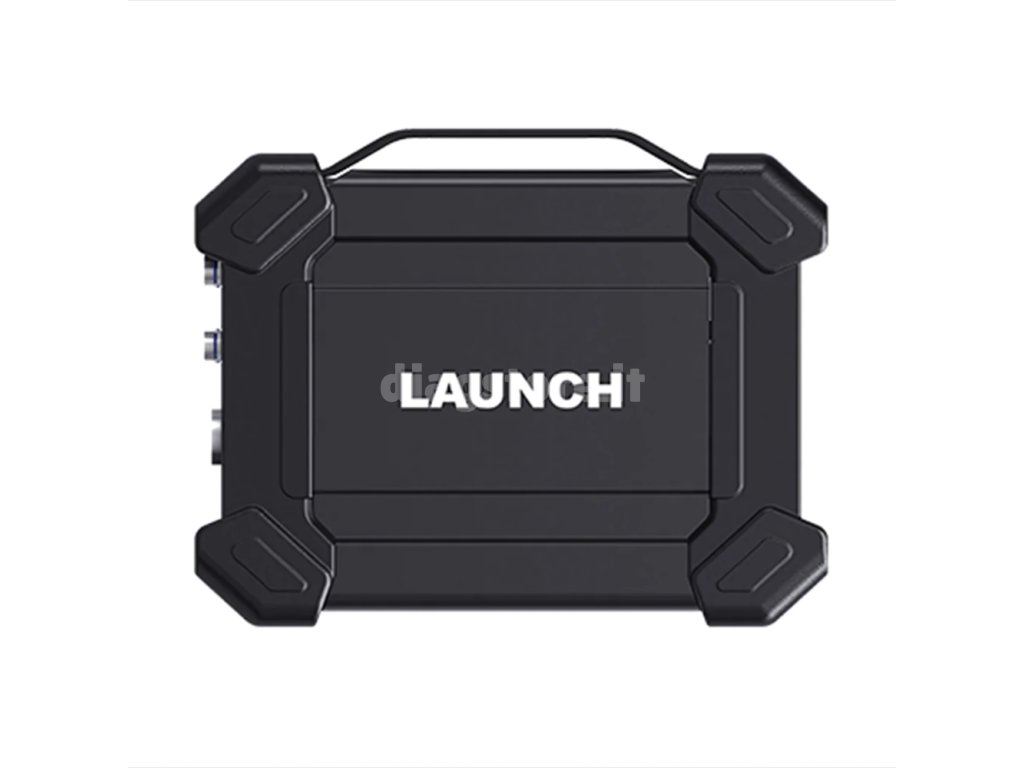

Launch S2-2 Sensor Box è un modulo sviluppato appositamente per la diagnostica, il collaudo e la simulazione della maggior parte dei guasti dei sensori del veicolo. Con il suo aiuto, gli utenti possono diagnosticare e simulare facilmente e rapidamente il sensore per una rapida eliminazione dei guasti dell'unità di controllo. Il dispositivo supporta anche le funzioni di multimetro. Grazie a questa funzione, gli utenti possono testare tensione, resistenza e capacità. Il modulo non può essere utilizzato da solo, ma deve essere utilizzato insieme agli strumenti diagnostici Launch compatibili con questo modulo, ad esempio i modelli CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Funzioni principali

• controllo del funzionamento dell'ECU
• supporta la registrazione manuale dei dati di funzionamento.
• simulazione dello stato di funzionamento dei sensori senza sostituzione di parti
• simulazione di alcune condizioni di funzionamento speciali dei sensori senza sostituzione di parti
• utilizzabile come multimetro per misurare resistenza, tensione CA/CC, capacità, frequenza e segnali a impulsi, ecc.
• Con un solo clic si accede al menu intuitivo del sensore, dell'attuatore, del processo definito/disegnato, del processo temporale, del multimetro, delle impostazioni di sistema
• Misurazione della frequenza

Sensore

Il dispositivo è dotato della funzione “Sensore”, destinata alla misurazione e al rilevamento del tempo. Serve a simulare i segnali di ingresso del sistema di controllo elettronico dell'auto e il computer dell'auto regola lo stato di funzionamento del motore in base a questi parametri.

Attuatore

Serve a simulare il segnale di controllo in uscita del sistema di controllo elettronico dell'auto, in modo da poter valutare le condizioni di funzionamento degli attuatori dell'auto.

Multimetro

Tramite questa funzione gli utenti possono testare tensione, resistenza e capacità.

Parametri

• Forma d'onda: è possibile scegliere tra 9 forme d'onda: sinusoidale in avanti, sinusoidale all'indietro, quadrata in avanti, quadrata all'indietro, tensione media, linea retta, linea retta ad alta/bassa tensione, onda triangolare e onda trapezoidale.
• Frequenza: impostare la frequenza della forma d'onda selezionata.
• Amplitudine: impostare l'amplitudine della forma d'onda selezionata.
• Offset: impostare l'offset della forma d'onda selezionata.
• Fase: impostare la fase della forma d'onda selezionata.
• Ciclo di lavoro: impostare il ciclo di lavoro della forma d'onda selezionata.
• Sincronizzazione del segnale: può far sì che CH1 e CH2 trasmettano segnali contemporaneamente.

Rendering manuale

• Numero totale di fotogrammi: 1-3 (opzionale). Indica il numero totale di punti di output
• In generale, un andamento è composto da 100 punti. I valori 1-3 indicano che è possibile selezionare 100, 200 o 300 punti per creare la forma d'onda.
• Cornice di modifica: serve per modificare l'immagine: è possibile modificare un'immagine o modificarle tutte
• Andamento dell'onda: è possibile selezionare un andamento preimpostato e posizionarlo nell'area di disegno manuale.
• Frequenza: se si desidera visualizzare la lunghezza d'onda, è possibile utilizzare la funzione Frequenza: frequenza di un'immagine (per l'output di 3 immagini, la frequenza totale è impostata su frequenza/3).
• Amplitudine: Amplitudine della forma d'onda in uscita
• Spostamento: Spostamento dell'andamento in uscita
• Andamento temporale: La funzione serve per adattare l'andamento della temporizzazione (albero a gomiti + albero a camme) del motore.

Parametri tecnici

Modulo sensore

• Numero di canali: 2
• Precisione: 1
• Amplitudine: 1: 0 - 20 V
• Corrente di uscita massima: 20 mA
• Intervallo di frequenza predefinito: 0 - 20 kHz
• Frequenza degli impulsi del segnale quadrato: 0 - 15 kHz
• Ciclo di lavoro del segnale quadrato: 0 - 100 %
• Alimentazione: uscita simulatore sensore/corrente max. 20 mA (uscita alimentata a batteria) - azionamento elettromagnete, bobina di accensione/corrente di uscita 2A (alimentazione esterna)
• USB: USB2.0 tipo B (con funzione di ricarica e alimentazione/5V)
• Supporto della simulazione di tensione continua
• Supporto della simulazione di frequenza fissa
• Supporto per la simulazione di curve predefinite
• Supporto per la simulazione di curve disegnate manualmente
• Interfaccia generatore di segnali: 2
• Porta per alimentazione esterna: 1
• Interfaccia per solenoide: 1
• Interfaccia multimetro: 2
• Temperatura di esercizio: 1: 0 °C - 50 °C
• Temperatura di stoccaggio: -30 °C - 70 °C

Multimetro

• Tensione continua: 0 V - 700 V
• Tensione alternata: 0 V - 700 V
• Resistenza: 0 Ω - 40 MΩ
• Capacità: 0 F - 100 µF (tempo massimo di misurazione 30 s)
• Diodo: 0 V - 1,5 V
• Rilevamento di continuità: suoni inferiori a 30 Ω

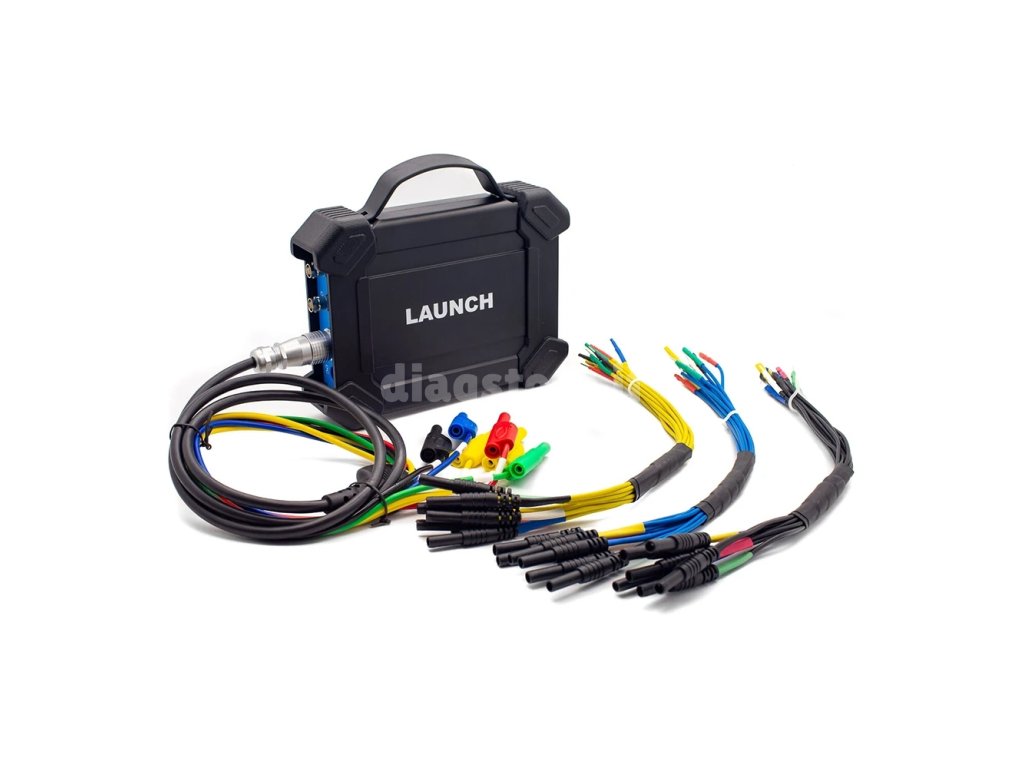

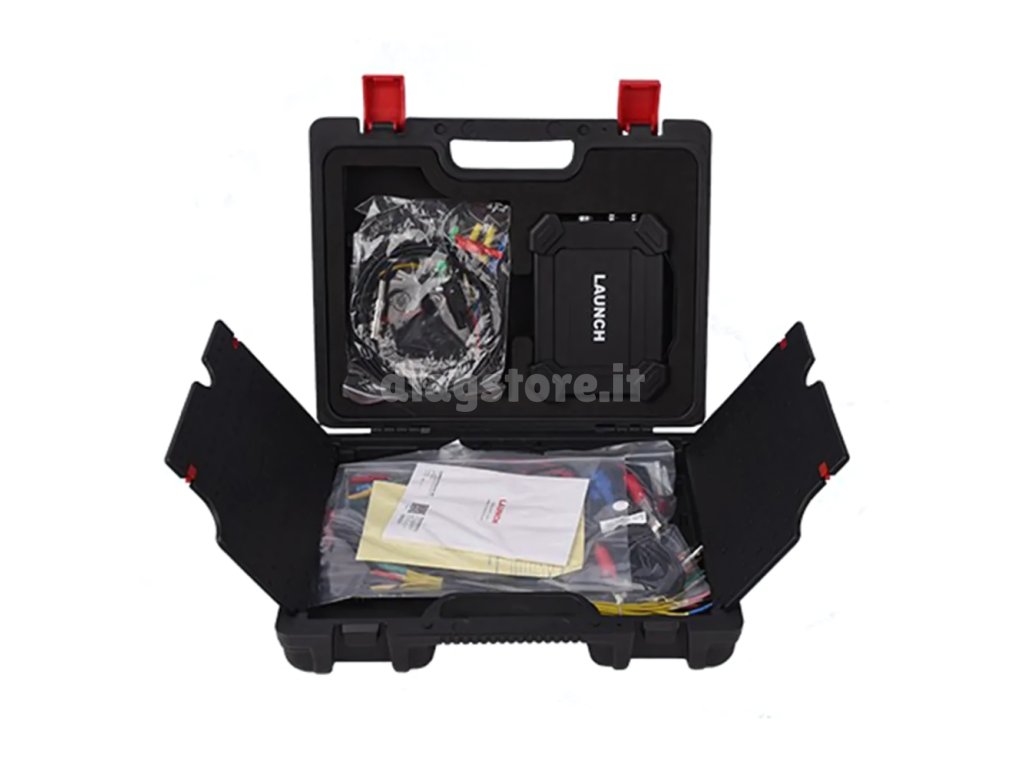

Contenuto della confezione

• Launch S2-2
• 2 cavi di misura HT30
• Cavo adattatore interfaccia a 7 pin
• Cavo con morsetti per batterie
• Cavo USB
• 3 cavi splitter a 6 vie
• 2 penne di prova per multimetro (nera + rossa)
• set di sonde a uncino
• adattatore di alimentazione
